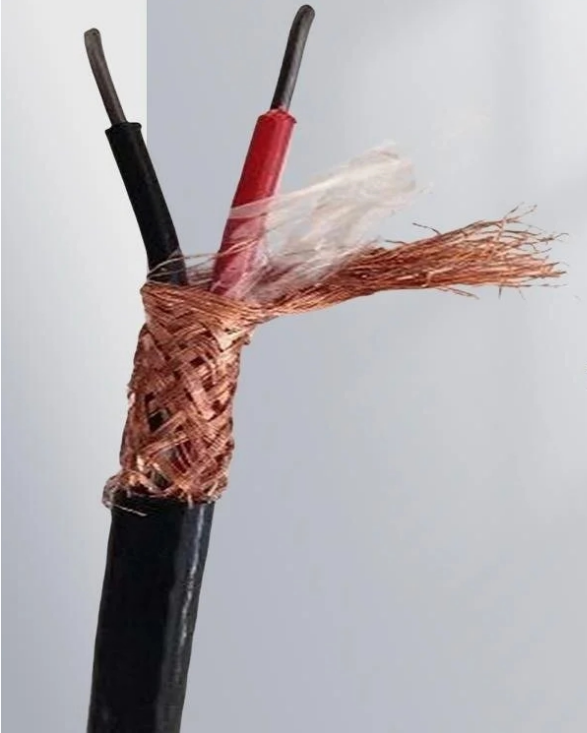

高溫補償導線ZR-KX-FPGP-2*2.5
高溫補償導線ZR-KX-FPGP-2*2.5執行GB/4989-94等效采用IEC584-3標準
阻燃特性符合GB/T18380.3(IEC60332-3)規定要求。
高溫補償導線ZR-KX-FPGP-2*2.5的作用是用來延伸熱電偶的泠端、與測溫儀連接構成測溫系統。產品采用聚氯乙烯絕緣和護套，具有優良的防潮、耐磨、阻燃性能。
詳細介紹：
▲ 高溫補償導線ZR-KX-FPGP-2*2.5執行標準：GB/T4989/94等效采用IEC584.3
▲用途： 高溫補償導線ZR-KX-FPGP-2*2.5適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、耐老化和不燃燒性能。使用溫度在-60～205℃，屬國際水平。
基本型號及名稱
|
型號 |
產品名稱 |
|
ZR-KX-GsVV |
阻燃聚氯乙烯絕緣及護套單股導體，K分度號熱電偶用補償導線 |
|
ZR-KX-GsVVR |
阻燃聚氯乙烯絕緣及護套多股導體，K分度號熱電偶用補償軟導線 |
|
ZR-KX-GsVVP |
阻燃聚氯乙烯絕緣及護套單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRP |
阻燃聚氯乙烯絕緣及護套單股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVPVP |
阻燃聚氯乙烯絕緣及護套單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVPVRP |
阻燃聚氯乙烯絕緣及護套單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVVPl |
阻燃聚氯乙烯絕緣及護套單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRPl |
阻燃聚氯乙烯絕緣及護套單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVPlVPl |
阻燃聚氯乙烯絕緣及護套單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVPlVRPl |
阻燃聚氯乙烯絕緣及護套單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVVP2 |
阻燃聚氯乙烯絕緣及護套單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRP2 |
阻燃聚氯乙烯絕緣及護套單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVP2VP2 |
阻燃聚氯乙烯絕緣及護套單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVP2VRP2 |
阻燃聚氯乙烯絕緣及護套單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
▲使用特性：補償電纜使用特性
|
類型 |
小彎曲半徑 |
低溫度 |
高溫度 |
||
|
無鎧裝 |
有鎧裝 |
固定敷設 |
非固定敷設 |
||
|
一般型 |
電纜外徑6倍 |
電纜外徑12倍 |
≥-40℃ |
≥-15℃ |
≤70℃ |
▲產品代號及含義：
|
項目 |
代號 |
代號含義 |
項目 |
代號 |
代號含義 |
|
型號 |
SC |
配用S分度號熱電偶補償導線 |
耐熱等級 |
70 |
高使用溫度為70℃ |
|
RC |
配用R分度號熱電偶補償導線 |
105 |
高使用溫度為105℃ |
||
|
NC |
配用N分度號熱電偶補償導線 |
200 |
高使用溫度為200℃ |
||
|
NX |
配用N分度號熱電偶補償導線 |
250 |
高使用溫度為250℃ |
||
|
KCA |
配用K分度號熱電偶補償導線 |
絕緣材料 |
V |
聚氯乙烯 |
|
|
KX |
配用K分度號熱電偶補償導線 |
Y |
聚乙烯 |
||
|
EX |
配用E分度號熱電偶補償導線 |
B |
聚丙烯 |
||
|
JX |
配用J分度號熱電偶補償導線 |
F4 |
聚四氟乙烯 |
||
|
T |
配用T分度號熱電偶補償導線 |
F46 |
聚全氯乙丙烯 |
||
|
系列代號 |
ZR |
阻燃電纜 |
護套材料 |
V |
聚氯乙烯 |
|
ia |
本安電纜 |
B |
玻璃纖維 |
||
|
使用分類 |
G |
一般用 |
F4 |
聚四氟乙烯 |
|
|
H |
耐熱用 |
F46 |
聚全氯乙丙烯 |
||
|
精度等級 |
S |
精mi級 |
屏蔽材料 |
P |
銅絲編織 |
|
P1 |
鍍錫銅絲編織 |
||||
|
/ |
普通級 |
P2 |
銅帶繞包 |
||
|
P3 |
鋁/塑復合膜繞包 |
||||
|
規格 |
|
2×導體截面積mm2 |
導體種類 |
|
單股導體可省略 |
|
R |
多股絞合導體 |
||||
|
鎧裝 |
22 |
鋼帶鎧裝 |
|||
|
32 |
細鋼絲鎧裝 |
