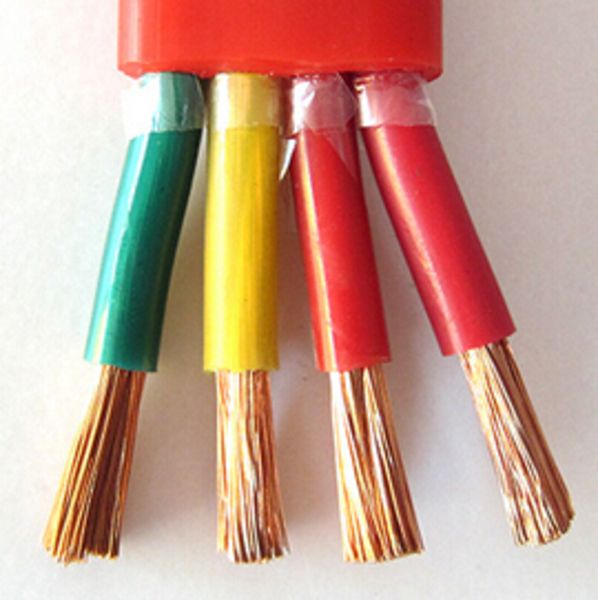

YGCPB硅橡膠扁平電纜

在線咨詢全國熱線
18855017299

YGCPB硅橡膠扁平電纜產品特點及用途

產品適用于交流額定電壓0.6/1KV及以下的鑄造起重機、港機、小車移動用掛纜。產品具有耐高溫、耐寒抗拉、防油、防腐蝕等特性，電纜結構柔軟扁平、敷設方便，在高溫、高寒環境下電氣性能穩定，使用壽命長等優點，廣泛用于冶金、電力、石油、化工、港口及移動設備制造等行業。
注：機上固定敷設用電纜參照第4頁*章第二節硅橡膠電力電纜和第61頁第三章第二節硅橡膠控制電纜。
硅橡膠扁平電纜產品執行標準
Q/AT2005-2
使用特性
1、硅橡膠扁平電纜交流額定電壓：U₀/U 0.6/1KV；

zui高工作溫度:180℃；
zui低環境溫度:固定敷設-60℃；
2、電纜安裝敷設溫度不底于-25℃。
硅橡膠扁平電纜基本型號及名稱

型號	產品名稱
YGGB	硅橡膠絕緣和護套移動用扁平軟電纜
YGCB-VFR	丁晴絕緣硅橡膠護套移動用扁平軟電纜
YGCB-AF₄₆R	F₄₆絕緣硅橡膠護套移動用扁平軟電纜
YGCPB	硅橡膠絕緣和護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
YGCB-VFRP	丁晴絕緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
YGCB-AF₄₆RP	F₄₆絕緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜

硅橡膠扁平電纜代號名稱含義

代號	代號含義
Y	移動用系列
G	硅橡膠絕緣或護套
VF	丁晴絕緣或護套
B	扁型
P	銅絲(鍍錫銅絲)屏蔽
F₄₆	聚全氟乙丙烯F₄₆

備注：導體線芯中銅絲可以采用鍍錫。

硅橡膠扁平電纜主要技術指標
1、成品電纜導體(R類)直流電阻(符合GB3956規定)；
2、20℃時絕緣電阻不小于100MΩ/KM；
3、成品電纜經受交流50HZ 3.5KV/5min電壓試驗不擊穿。
硅橡膠扁平電纜基本電纜規格及結構參數

線芯×標稱截面(mm²)	導體結構(根數×直徑) mm	外型尺寸		電纜參考重量(kg/m)		載流量(A)
線芯×標稱截面(mm²)	導體結構(根數×直徑) mm	YGCB、YGCB-YVFR	YGCPB	YGCB	YGCPB	YGCB
2×1.5	48×0.20	12.4×6.8
2×2.5	51×0.25	15.0×7.8
2×4	82×0.25	16.8×9.0
2×6	123×0.25	19.2×10.9
2×10	204×0.25	22.5×12.8
2×16	323×0.25	25.2×14.9
2×25	513×0.25	29.5×17.2
2×35	722×0.25	32.8×19.1
2×50	1026×0.25	37.6×21.5
2×70	1406×0.25	42.6×24.3
2×95	486×0.50	48.3×27.3
2×120	608×0.50	53.8×29.1
2×150	760×0.50	59.3×32.2
3×1.5	48×0.20	19.1×8.3	20.7×8.8	0.2356	0.275	20
3×2.5	51×0.25	21×8.9	23.3×9.7	0.2915	0.381	27
3×4	82×0.25	24.1×10.3	25.4×10.8	0.3994	0.481	38
3×6	123×0.25	26.9×11.3	29.8×12.2	0.5049	0.657	47
3×10	204×0.25	32.1×12.7	35.1×13.8	0.7078	0.903	69
3×16	323×0.25	36.3×14.1	36.5×14.8	0.9547	1.137	90
3×25	513×0.25	42.8×16.8	41.3×16.3	1.409	1.555	121
3×35	722×0.25	49.5×19	46.7×18.9	1.8423	2.028	147
3×50	1026×0.25	55×21.3	61.5×23.5	2.4624	2.963	185
3×70	1406×0.25	62.6×24.2	70.6×28.2	3.3422	3.743	237
3×95	486×0.50	65.6×25.2	79.9×31.3	4.1244	4.982	262
3×120	608×0.50	72.3×28.1	84.7×32.2	5.1622	5.997	292
3×150	760×0.50	82×32	91.6×34.1	6.4914	7.272	322
3×185	945×0.50	91.3×35.1	101.5×37.8	7.8843	8.047	343
3×240	1221×0.50	96.4×36.8	107.2×40.4	9.6724	10.849	397
3×300	1525×0.50	103×39	121.6×45.2	11.6967	13.355	456
4×1.5	48×0.20	24.5×8.3	26.6×8.8	0.304	0.383	19
4×2.5	51×0.25	27×8.9	30×9.7	0.378	0.497	27.5
4×4	82×0.25	31.6×10.3	32.7×10.8	0.5257	0.625	36
4×6	123×0.25	35.6×11.3	38.3×12.2	0.6695	0.854	44
4×10	204×0.25	41.8×12.7	45.7×13.8	0.7279	1.186	63
4×16	323×0.25	48.4×15.1	47.3×14.8	1.3334	1.491	82
4×25	513×0.25	56.7×16.8	53.1×16.3	1.871	2.008	105
4×35	722×0.25	64.7×18.8	61.2×18.9	2.429	2.679	142
4×50	1026×0.25	73.2×21.3	80.5×23.5	3.2831	3.907	169
4×70	1406×0.25	81.8×24.2	84.7×23.5	4.4059	4.89	206
4×95	486×0.50	87.8×27.2	100.4×29.8	5.7292	6.584	240
4×120	608×0.50	95.4×29.1	106.8×32.2	6.967	7.902	275
4×150	760×0.50	109×34	114.4×34.1	8.9143	9.41	317
4×185	945×0.50	121.4×37.1	129.2×37.8	10.813	11.472	338
3×2.5+1.5	51×0.25/48×0.20	24×8.3	29.2×9.7	0.292	0.48	27.5
3×4+2.5	82×0.25/51×0.25	26.2×8.9	31.6×10.8	0.61	0.59	36
3×6+4	123×0.25/82×0.25	30.6×10.3	37×12.2	0.508	0.84	44
3×10+6	204×0.25/123×0.25	34.2×11.3	43.2×13.8	0.647	1.15	63
3×16+10	323×0.25/123×0.25	40.2×12.7	45.8×14.8	0.902	1.5	82
3×25+16	513×0.25/204×0.25	47×15.1	52.7×16.3	1.306	2.06	105
3×35+16	722×0.25/204×0.25	55.1×16.8	57.5×18.9	1.84	2.5	142
3×50+25	1026×0.25/323×0.25	62.5×18.8	72.8×23.5	2.39	3.67	169
3×70+35	1406×0.25/513×0.25	71×21.3	80.1×25.5	3.01	4.74	206
3×95+35	486×0.50/722×0.25	79×24.2	91×29.8	4.05	6.08	240
3×120+50	608×0.50/722×0.25	85×27.2	102.2×32.2	5.21	7.67	275
3×150+70	760×0.50/1406×0.25	92×29.1	108.7×34.1	6.15	9.11	317
3×185+95	945×0.50/486×0.50	105×34	123×37.8	8.32	11.31	338
5×1.5	48×0.20	30.9×8.9	32.5×8.8	0.406	0.471	18
5×2.5	51×0.25	34.7×9.5	36.8×9.7	0.5104	0.612	23.5
5×4	82×0.25	39.5×10.3	39.9×10.8	0.6572	0.77	35
5×6	123×0.25	44.5×11.3	46.4×12.2	0.8368	0.014	41
5×10	204×0.25	52.5×13.7	56.4×13.8	1.2294	1.469	59
5×16	323×0.25	59.5×15.1	58.1×14.8	1.6479	1.845	79
5×25	513×0.25	70×16.8	65.4×16.3	2.32	2.489	103
5×35	722×0.25	81×19.8	75.3×18.9	3.14	3.321	138
5×50	1026×0.25	90.5×21.3	99.5×23.5	4.077	4.851	160
6×1.5	48×0.20	35.3×8.9	38.4×8.8	0.474	0.558	17.5
6×2.5	51×0.25	39.5×9.5	43.6×9.7	0.593	0.728	21.7
6×4	82×0.25	45.8×10.3	46.6×10.2	0.768	0.871	33
6×6	123×0.25	52.8×11.3	57.5×12.2	0.9957	1.243	39
6×10	204×0.25	62.2×13.7	68×13.8	1.462	1.769	57
6×16	323×0.25	70.6×15.1	68.9×14.8	1.962	2.2	76
6×25	513×0.25	83.3×16.8	80.2×16.3	2.7696	3.022	99
6×35	722×0.25	96.3×19.8	90.9×18.9	3.7462	3.997	133
6×50	1026×0.25	108.8×22.3	118.5×23.5	5.0341	5.794	152
7×1.5	480×0.20	41.3×8.9	44.3×8.8	0.5467	0.644	17
7×2.5	51×0.25	45.5×9.5	50.4×9.7	0.678	0.843	21.5
8×1.5	48×0.20	47.4×8.9	50.2×8.8	0.627	0.334	16.5
8×2.5	51×0.25	48.5×8.6	57.2×9.7	0.7939	0.958	19.6
10×1.5	48×0.25	57.5×8.9	62.6×9.4	0.7643	0.963	16
10×2.5	51×0.25	62.9×9.5	72.6×10.4	0.8965	1.311	18.7
12×1.5	48×0.25	68.3×8.9	75.6×9.4	0.9094	1.209	15.6
12×2.5	51×0.25	75.5×9.5	86.3×10.4	1.1327	1.68	18
14×1.5	48×0.20	79.1×8.9	86.3×9.4	1.055	1.332	15
14×2.5	51×0.25	87.5×9.5	100.2×10.4	1.3145	1.818	16.5
16×1.5	48×0.20	89.9×8.9	54.4×16.6	1.199	1.516	14.5
16×2.5	51×0.25	101×9.5	56.8×18.7	1.514	2.071	15.5
19×1.5	48×0.20	106.1×8.9	65.8×18	1.417	1.981	14.2
19×2.5	51×0.25	119.3×9.5	69×20	1.791	2.549	15
